DIAGRAM PENGAWATAN (Instalasi Penerangan Listrik)

 1. Pengertian Diagram Pengawatan

    Yang dimaksud dengan Diagram Pengawatan adalah gambar elektroteknik yang biasanya dinyatakan         dengan symbol - symbol, yang menyatakan hubungan antara bagian – bagian peralatan atau suatu             instalasi listrik.

2. Manfaat Diagram Pengawatan

    Mengetahui Prinsip kerja suatu peralatan atau instalasi

    Membantu pelaksanaan pemasangan suatu peralatan atau instalasi

    Mempermudah dalam menelusuri, mengusut gangguan pada suatu peralatan atau instalasi.

    Macam – macam Diagram ;

    - Diagram Lay Out

    - Diagram Internal

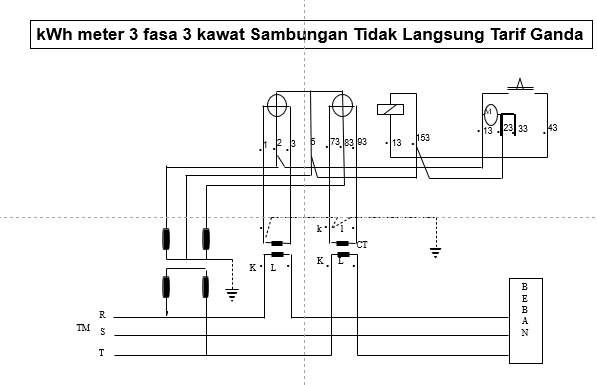

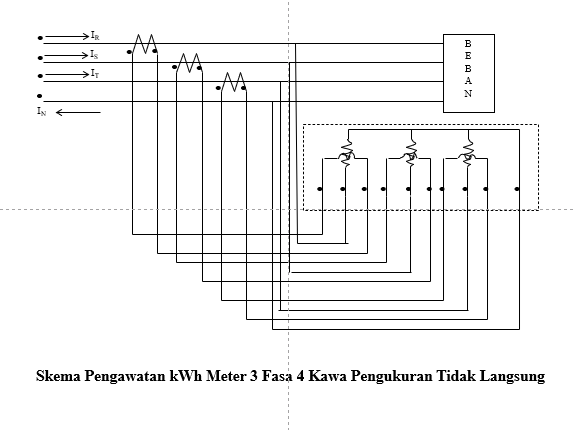

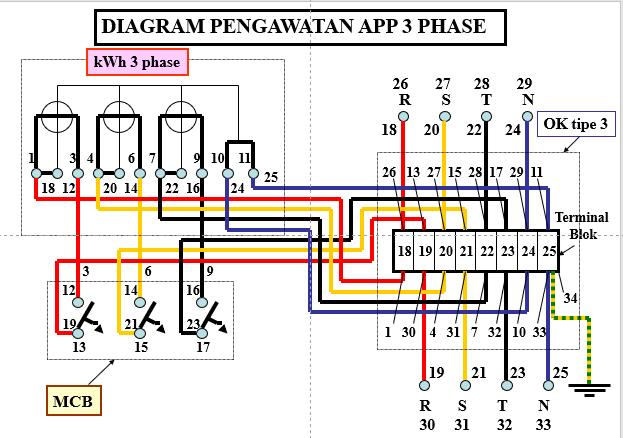

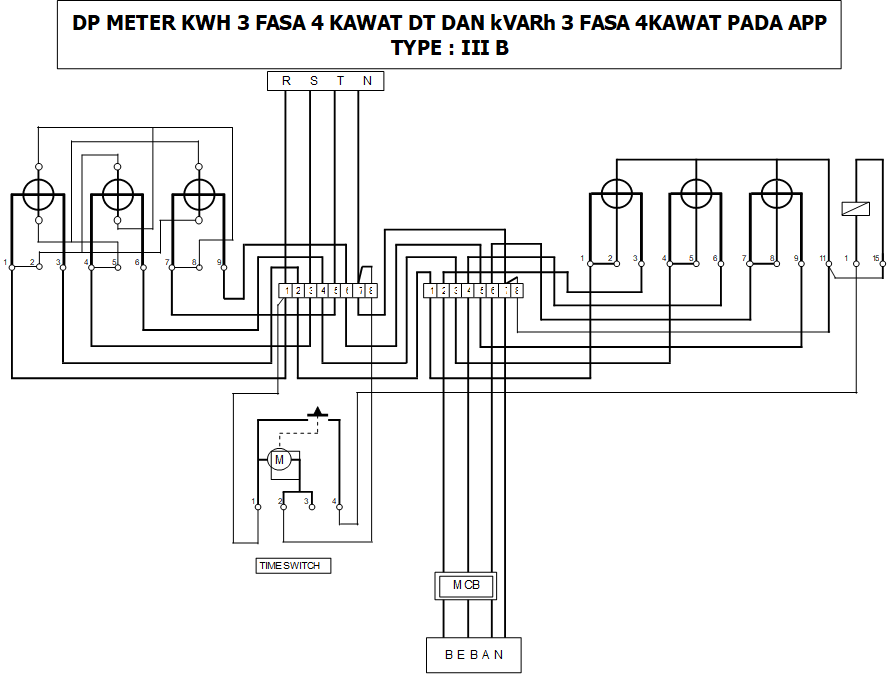

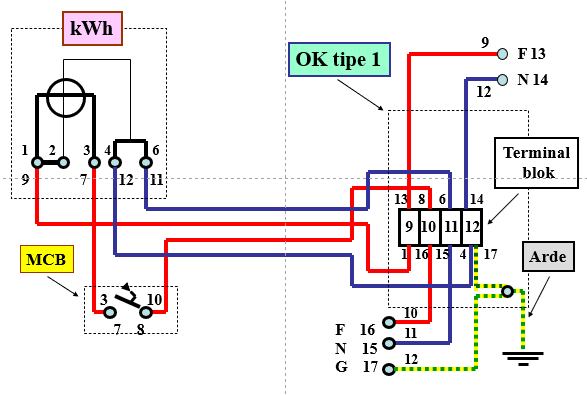

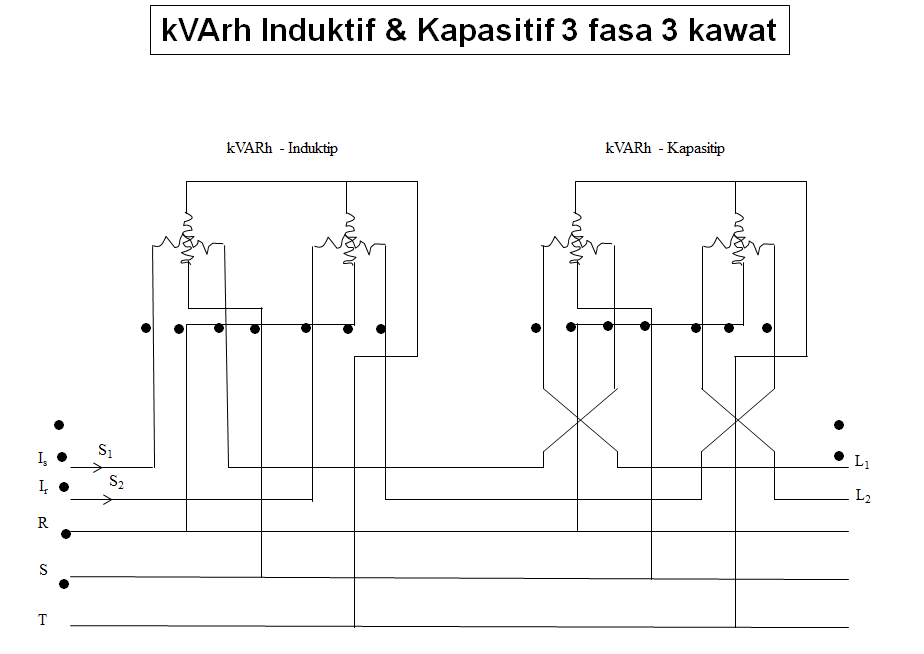

    - Diagram Penyambungan

    - Diagram Terminal

    - Diagram Garis Tunggal
